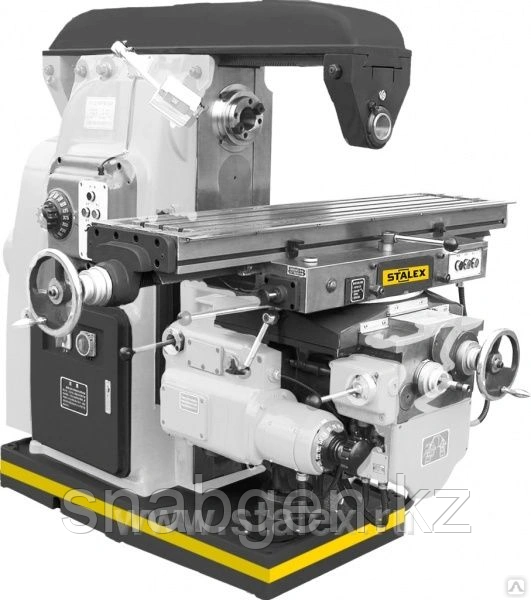

Горизонтально-фрезерный станок X6140 предназначен обработки плоскостей, уступов, фрезеровки канавок и пазов различных видов при помощи цилиндрических, угловых, концевых, фасонных, сферических фрез. Шпиндель полой конструкции имеет возможность крепления по конусу непосредственно фрезы или фрезерной оправки. Оправка с фрезами на станке поддерживается использованием специальных подвесок, которые имеют возможность перемещаться по хоботу станка. Хобот имеет возможность перемещаться по горизонтальным направляющим. Высокая мощность и усиленная конструкция позволяют обрабатывать изделия с высокой производительностью этому способствуют ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении. На станке предусмотрена функция механического зажима по осям, что придает дополнительную жесткость на ударные нагрузки, возникающие при обработке деталей. Основные узлы выполнены из высокопрочных сплавов.
• Автоматическая подача по оси Х, Y, Z
• Механизированный подъем стола по оси Z
• Встроенное устройство подвода СОЖ
• Лампа местного освещения
• УЦИ по трем осям в новом выносном пульте
• Электрокомпоненты Schneider electric
• ШВП по осям X/Y
• Стандарт СЕ
Комплект поставки
1) Зажимная тяга.
2) Оправки для горизонтального фрезерования 2 шт.
3) Тиски фрезерные, ширина губок 160 мм
4) Переходник ISO50/MT4
5) Оправка фрезерная ISO50 Ø40мм
6) Масленка
7) Фундаментные болты М20х500 мм(4шт.)
8) Лампа местного освещения
9) Инструмент для обслуживания
10) Выносной пульт с УЦИ по трем осям
|
STALEX X6140 |
|
|
Размер стола, мм |
1700х400 |
|
Кол-во Т пазов, шт |
3 |
|
Размер Т пазов, мм |
18 |
|
Расстояние между Т пазами, мм |
90 |
|
Максимальная нагрузка на стол, кг |
800 |
|
Поворот стола, град |
±45° |
|
Продольное перемещение (ручное/авт.), мм |
900/880 |
|
Поперечное перемещение (ручное/авт.), мм |
255/240 |
|
Вертикальное перемещение (ручное/авт.), мм |
315/300 |
|
Конус шпинделя |
ISO50 7:24 |
|
Частота вращения шпинделя, об/мин |
30-1500 |
|
Диапазон скоростей шпинделя |
18 |
|
Расстояние от оси гор. шпинделя до поверхности стола, мм |
30-410 |
|
Расстояние от оси гор. шпинделя до нижней части arm bottom, мм |
190 |
|
Ход консоли, мм |
700 |
|
Диапазон скоростей подачи продольной/поперечной, мм/мин |
23.5-1180/18 |
|
Диапазон скоростей подачи вертикальной, мм/мин |
8-394/18 |
|
Ускоренная подача продольная/поперечная, мм/мин |
2300 |
|
Ускоренная подача вертикальная, мм/мин |
770 |
|
Мощность двигателя горизонтального шпинделя, кВт |
11,0 |
|
Мощность двигателя подачи, кВт |
3,0 |
|
Мощность двигателя СОЖ, кВт |
0,125 |
|
Габаритные размеры (Д х Ш х В), мм |
2556x2200x2250 |
|
Масса нетто, кг |
3850 |
