21 146 000 ₸
Показать оптовые ценыОписание

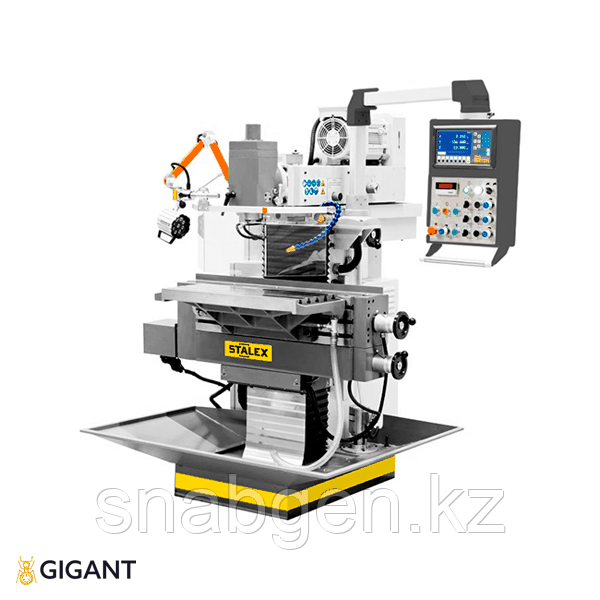

Универсально-фрезерный станок WFM 800 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Особенности:
• Высокая жесткость конструкции станка
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели
• Наклон вертикальной головки влево/вправо
• Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП
• УЦИ по осям X, Y, Z (Sino)
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения
• Управляемое перемещение фрезерного стола по 3-м координатам
• Централизованная система смазки фрезерного стола
• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ
Комплект поставки
1) Пульт управления нового образца с УЦИ
2) Зажимная тяга М16
3) Переходник ISO40/MT3
4) Переходник ISO40/MT2
5) Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)
6) Опора для горизонтального фрезерования
7) Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/Ø27 мм; ISO 40/Ø 32 мм
8) Система подвода СОЖ
9) Сертификат точности
10) Поддон для сбора стружки
11) Инструкция по эксплуатации
12) Лампа LED местного освещения
|
STALEX WFM 800 Servo |
|
|
Конус шпинделя вертикального |
ISO 40 DIN2080 |
|
Частота вращения шпинделя(Гор/верт) плавно(2) |
40 – 260/260-2000 об/мин |
|
Ход пиноли шпинделя |
60 мм |
|
Диапазон наклона головки, влево/вправо |
±90⁰ |
|
Расстояние от оси горизонтального шпинделя до стола |
120-530 мм |
|
Расстояние от оси вертикального шпинделя до стола |
45-445 мм |
|
Конус шпинделя горизонтального |
ISO 40 DIN2080 |
|
Размер горизонтального рабочего стола |
800x400 мм |
|
Размер вертикального рабочего стола |
1020x225 мм |
|
Перемещение стола по оси Х |
405 мм |
|
Перемещение стола по оси Z |
400 мм |
|
Перемещение стола по оси Y |
400 мм |
|
Скорость подачи стола по оси Х x Y x Z |
10-1000 мм/мин |
|
Ускоренное перемещение стола |
1200 мм/мин |
|
Т-образные пазы горизонтального стола (ширина/расстояние), 5 |
14/63 мм |
|
Т-образные пазы вертикального стола (ширина/расстояние), 3 |
14/63 мм |
|
Максимальная нагрузка на стол |
200 кг |
|
Напряжение сети |
380 В |
|
Мощность мотора подач X/Y/Z |
2,0/2,0/1,5 кВт |
|
Мощность главного двигатея |
3,75 кВт |
|
Мощность насоса помпы |
0,4 кВт |
|
Габаритные размеры (ДхШхВ) |
1560х1780х1930 мм |
|
Масса |
1500 кг |
| Основные | |
|---|---|
| Производитель | Stalex |
