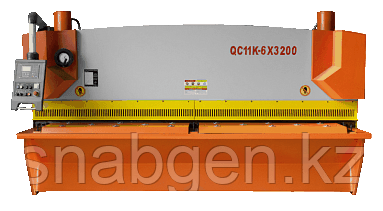

Гильотина гидравлическая Stalex QC11K-4x2000

Описание

Гильотины гидравлические Stalex QC11K и QC11Y осуществляют быструю и точную резку для раскроя листа на заготовки толщиной до 25мм, в тяжелом машиностроении в ряду предприятий занятых металлургических, машиностроительных и других отраслях. Для последующего использования заготовок на плазменных и гидроабразивных станках, вальцовочном оборудовании, листогибочных и других прессах.
Конструкция гидравлических гильотин состоит из мощной сварной станины, стола с неподвижными нижними ножами, режущей балкой с вертикальным ножом и шариковыми опорами для подачи листа в зону резания, гидроцилиндров и заднего упора.
Гильотины Stalex QC11 с вертикальным ходом ножа - три направляющих ролика прижимают режущую кромку балки к направляющему блоку во время движения вверх-вниз.
Управление гильотиной осуществляется при помощи ЧПУ на выносной поворотной консоли, с их помощью ускоряется процесс резки. В базовой комплектации станка QC11Y с контроллером Е21 движение заднего упора производится при помощи электродвигателя, благодаря чему достигается точность позиционирования 1мм. В комплектации станка QC11K с контроллером Е210 движение заднего упора производится при помощи servо-привода при помощи ШВП, с точностью позиционирования 0,1мм.
Возможно укомплектовать гильотину CNC контроллером Estun или любым другим контроллером.
В серии QC11 подбирается угол резания и просчитать необходимое давление в зависимости от:
- толщины обрабатываемого материла
- марки обрабатываемого материла
- коэффициента материала
Высококачественные закаленные и шлифованные нижние неподвижные ножи и верхний вертикальный нож обеспечивают качественный ровный рез.
Настраиваемые параметры в зависимости от толщины листа, длины реза и материала - угол резания, зазор между лезвиями ножей, величина хода верхней траверсы и ход заднего упора, позволяют добиться высокого качества резки и обеспечивают высокую производительность.
