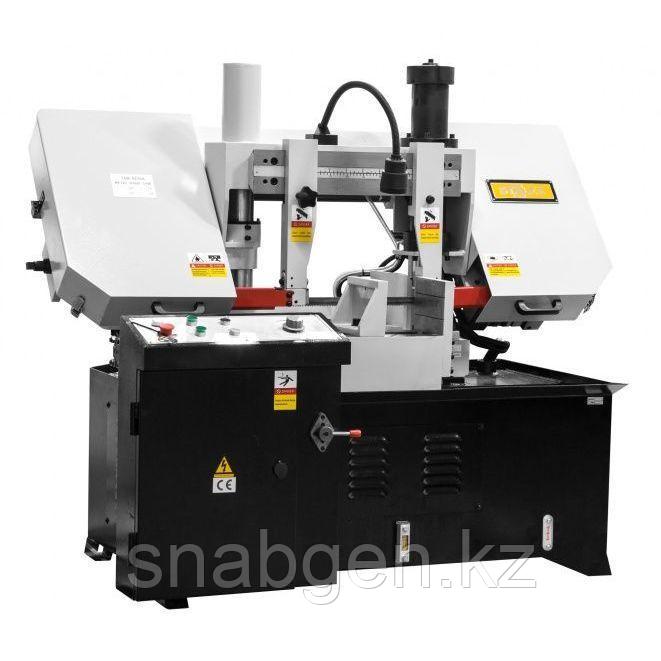

Stalex TBK-4228В является автоматическим ленточнопильным станком, колонного двухстоечного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°. Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию. На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск». В стандартную комплектацию входят: - ленточнопильный станок - ленточнопильное полотно, установленное на станке - гидравлические прижимы для пакетной резки на стационарные и подающие тиски - концевой ограничитель подачи заготовок – 505мм - мобильная стойка с роликом Основные элементы - Автоматическая подача заготовок в зону резания. - Угол пиления заготовок 90°. - Макс. единичный ход подающих гидравлических тисков – 505мм. - Концевой ограничитель подачи заготовок для выставления необходимой длины в процессе пиления. - Тиски гидравлические с возможностью быстрого зажима заготовок. - Комплект гидравлических прижимов для пакетной резки. - Станок управляется трёхфазным двигателем. - Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена. - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин. - Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно. - 3 скорости вращения полотна. - Подсветка зоны резания. - Зубчатый привод + клиноременная передача - Система быстрого подвода пильного полотна к заготовке - Автоматическое отключение при завершении резки На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
STALEX TBK-4228B
|
Артикул
|
271212
|
Мощность двигателя
|
3 кВт (3-х фазный)
|
Вращение пилы
|
90 градусов
|
Привод
|
гибрид (зубчатый привод + клиноременная передача)
|
Скорость резания
|
27, 45, 69 м/мин
|
Рабочая зона
|
90°
|
Круглая заготовка
|
280 мм
|
Прямоугольная заготовка
|
280 х 280 мм
|
Макс. размер пиления заготовок методом пакетной резки
|
280 мм
|
Макс. единичный ход подающих гидравлических тисков
|
505 мм
|
Ограничитель подачи заготовок
|
505 мм
|
Размеры ленточного полотна
|
27х0,9х3505 мм
|
Точность реза по длине отрезаемой заготовки
|
заявленная погрешность ±0,2 мм. на длину 1000 мм
|
Точность реза на отклонение по перпендикулярности
|
заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения
|
*Объём гидравлического бака
|
75 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
|
Объём бака СОЖ
|
36 л заливать 2/3 по уровню СОЖ
|
Общие размеры станка
|
2240х1800х1630 мм
|
Масса
|
800 кг
|
Страна производитель
|
Китай
|
Гарантия
|
12 месяцев
|
Мобильная стойка с роликом
|
+
|
Комплект гидравлических прижимов для пакетной резки
|
+
|
*Залить чистое гидравлическое масло в бак: в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
Как правило, уровень масла должен находиться в верхней части указателя.
