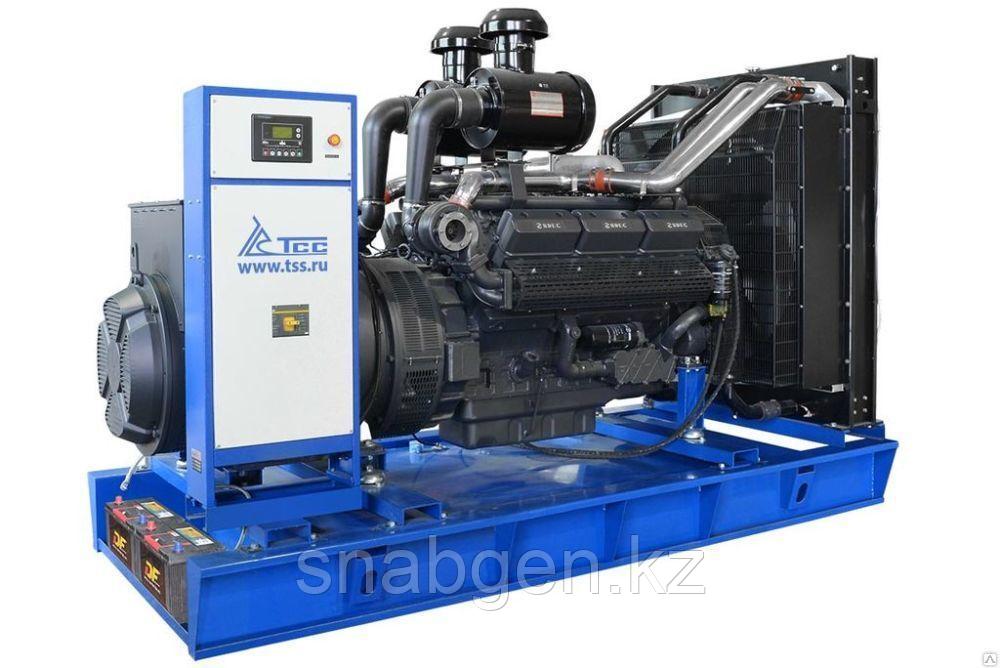

Дизель генератор 400 кВт ТСС АД-400С-Т400-1РМ5
Дизельный генератор 400 кВт TSD 550TS серии Prof спроектирован как реальная и доступная альтернатива европейским дизель генераторам среднего, и высшего ценовых диапазонов, который ни в чём не уступает оборудованию именитых марок, но имея при этом кратно меньшую стоимость. ДГУ 400 кВт является готовым энергетическим решением для построения надёжных систем электроснабжения самых ответственных объектов, включая производства непрерывного цикла, учреждения здравоохранения и образования, предприятия различных отраслей промышленности, торговые и торгово-развлекательные центры, гостиничные комплексы.
ОБЩИЕ ХАРАКТЕРИСТИКИ
Серия
|
TSS Prof
|
Мощность номинальная, квт
|
400
|
Мощность номинальная, ква
|
500
|
Мощность максимальная, квт
|
440
|
Мощность максимальная, ква
|
550
|
Коэффициент мощности
|
0,8
|
Напряжение (в)
|
400/230
|
Количество фаз
|
3
|
Частота, гц
|
50
|
Номинальный ток (а)
|
720
|
Объём системы охлаждения (л)
|
65
|
Объём топливного бака (л)
|
1050
|
Топливный сепаратор
|
да
|
Расход топлива при 50% мощности л/ч
|
55.3
|
Расход топлива при 75% мощности л/ч
|
75
|
Расход топлива при 100% мощности л/ч
|
105.2
|
Автономная работа на 75% нагрузки без дозаправ (ч)
|
14
|
Степень автоматизации
|
2 (автозапуск)
|
Система аварийной остановки
|
да
|
Датчик уровня топлива
|
да
|
Установленный аккумулятор ah/v
|
2*190
|
Исполнение
|
Открытое
|
Глушитель
|
промышленный
|
Габариты радиатора (раст. От пола, в, ш, мм)
|
615, 1315х1265
|
Габаритные размеры (д;ш;в; мм)
|
3550x1685x2243
|
Масса, кг
|
4000
|
Производитель двигателя
|
SDEC
|
Комплектация
|
глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
|
Высота рамы (мм)
|
390
|
Напряжение бортового электрооборудования, (в)
|
24
|
ДВИГАТЕЛЬ SDEC
Модель
|
SDEC SC25G690D2
|
Мощность номинальная, квт
|
459
|
Мощность максимальная, квт
|
505
|
Количество цилиндров
|
12
|
Расположение цилиндров
|
V-образное
|
Тактность двигателя
|
4
|
Рабочий объём двигателя (л)
|
25,8
|
Система охлаждения
|
жидкостная
|
Система впуска воздуха
|
с турбонаддувом
|
Тип воздушного фильтра
|
фильтроэлемент
|
Частота вращения коленвала (об/мин)
|
1500
|
Диаметр цилиндра (мм)
|
135
|
Ход поршня (мм)
|
150
|
Степень сжатия в цилиндрах
|
16:1
|
Регулятор оборотов
|
электронный
|
Напряжение бортового электрооборудования, (в)
|
24
|
Пусковое устройство (стартер)
|
электростартер 24В
|
Зарядный генератор (а)
|
55
|
Удельный расход топлива (г/квт*ч)
|
202
|
Тип топливного фильтра
|
одноразовый фильтр
|
Рекомендуемый тип масла
|
SAE 15W40/10W30
|
Тип масляного фильтра
|
одноразовый фильтр
|
Удельный расход масла (г/квт*ч)
|
0.4
|
Ёмкость масляной системы (л)
|
65
|
Вентилятор, ø (мм), тип
|
осевой
|
Уровень шума (db/7м)
|
120
|
Вид топлива
|
дизельное
|
Масса, кг
|
2080
|
Габаритные размеры (д;ш;в; мм)
|
1930×1686×1872
|
Sae (маховик / картер маховика)
|
SAE0#/18#
|
ГЕНЕРАТОР TSS SA
Модель
|
TSS-SA-400 (E)
|
Постоянная мощность (квт)
|
400
|
Тип генератора
|
бесщёточный, синхронный
|
Система возбуждения
|
SHUNT
|
Напряжение (в)
|
400/230
|
Частота вращения, об/мин
|
1500
|
Частота, гц
|
50
|
Количество фаз
|
3
|
Кпд, %
|
93,9
|
Шаг обмотки
|
2/3
|
Количество опорных подшипников
|
1
|
Класс защиты обмотки
|
IP21
|
Степень изоляции
|
H
|
Фактор мощности (cos φ)
|
0,8
|
Точность регулировки напряжения (± %)
|
1
|
Регулятор напряжения
|
да
|
Масса, кг
|
1212
|
Габаритные размеры (д;ш;в; мм)
|
1177х690х957
|
КОНТРОЛЛЕР LOVATO
Модель
|
Контроллер Lovato RGK800
|
Язык интерфейса контроллера
|
русский
|
Интерфейс rs-232
|
опция
|
Интерфейс rs-485 (modbus rtu)
|
да
|
Интерфейс usb
|
опция
|
Интерфейс can (j.1939)
|
да
|
Интерфейс ethernet
|
опция
|
Выбор режима измерения
|
да
|
Класс защиты
|
IP65
|
Частота, гц
|
50 / 60 / 400
|
Потребляемая мощность, вт
|
4,8
|
Напряжение (в)
|
7 - 33
|
Функция задержки запуска
|
да
|
Функция задержки останова (для охлаж. Двигателя)
|
да
|
Диап. Вх. Напр. Пер. Тока для 3-фаз 4-провод (в)
|
30 - 600
|
Сигнал тревоги - неудачный запуск дгу
|
да
|
Сигнал/останов дгу от датчика темп ож
|
да
|
Сигнал/останов дгу от датчика давл масла
|
да
|
Сигнал/останов дгу от датчика оборотов двиг
|
да
|
Звуковой сигнал общей аварии
|
да
|
Сигнал тревоги - общее предупреждение
|
да
|
Сигнал тревоги - показатель низкого уровня топлива
|
да
|
Сигнал тревоги/останов дгу - общая неисправность
|
да
|
Контроль напряжения акб
|
да
|
Контроль напряжения зарядного генератора
|
да
|
Индикация силы тока
|
да
|
Индикация числа оборотов двигателя
|
да
|
Частотомер
|
да
|
Счетчик часов наработки
|
да
|
Индикация температуры охлаждающей жидкости
|
да
|
Индикация давления масла
|
да
|
Индикация коэффициент мощности (cosφ)
|
да
|
Индикация напряжения аккумулятора (в)
|
да
|
Индикация активной мощности по 3ф. (квт)
|
да
|
Индикация мощности (квт)
|
да
|
Индикация суммарной активной мощности (квт)
|
да
|
Индикация суммарной реактивной мощности (квар)
|
да
|
Счётчик выработанной электроэнергии (квт/ч)
|
да
|
Индикация последовательности чередования фаз
|
да
|
Отключение по низкому уровню масла
|
да
|
Индикация уровня топлива в баке
|
да
|
Журнал событий
|
да
|
Останов по низкому напряжению
|
да
|
Комплектация
|
упаковка, крепёж, паспорт, контроллер
|
Масса, кг
|
1
|
|
