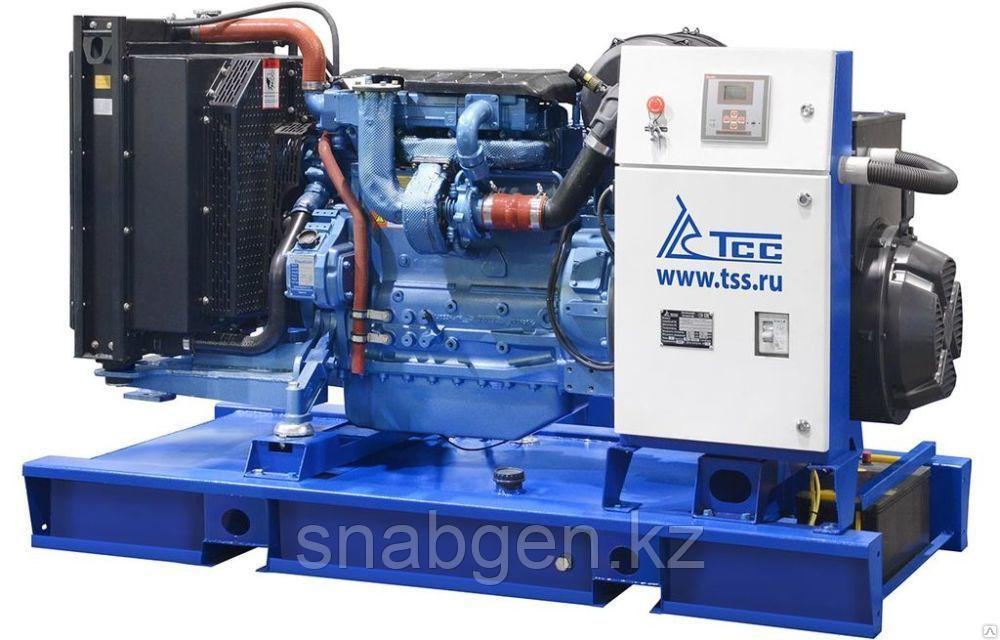

Дизельный генератор ТСС АД-60С-Т400-1РМ9
Дизель генератор TBd 83TS серии Premium производится на базе оригинальных двигателей нового поколения французского производителя Baudouin Mouters. Дизельный генератор имеет относительно высокую стоимость приобретения, но обеспечивают низкую стоимость вырабатываемой электроэнергии, что позволяет рекомендовать их для самых важных потребителей, включая непрерывные производства, объекты здравоохранения, финансовый сектор. Генератор TBd 83TS серии Premium – прямой конкурент ведущим мировым маркам дизельных генераторов. Гарантия 36 месяцев (или 2000 моточасов, в зависимости от того, что наступит раньше).
ОБЩИЕ ХАРАКТЕРИСТИКИ
|
Серия
|
TSS Premium
|
|
Мощность номинальная, квт
|
60
|
|
Мощность номинальная, ква
|
75
|
|
Мощность максимальная, квт
|
66
|
|
Мощность максимальная, ква
|
82,5
|
|
Коэффициент мощности
|
0,8
|
|
Напряжение (в)
|
400/230
|
|
Количество фаз
|
3
|
|
Частота, гц
|
50
|
|
Номинальный ток (а)
|
108
|
|
Объём системы охлаждения (л)
|
21
|
|
Объём топливного бака (л)
|
150
|
|
Топливный сепаратор
|
да
|
|
Расход топлива при 50% мощности л/ч
|
9.2
|
|
Расход топлива при 75% мощности л/ч
|
13.3
|
|
Расход топлива при 100% мощности л/ч
|
17.8
|
|
Автономная работа на 75% нагрузки без дозаправ (ч)
|
11.3
|
|
Степень автоматизации
|
1 (ручной запуск)
|
|
Система аварийной остановки
|
да
|
|
Датчик уровня топлива
|
да
|
|
Замок горловины бака
|
да
|
|
Отключатель акб
|
да
|
|
Установленный аккумулятор ah/v
|
6СТ-132
|
|
Исполнение
|
Открытое
|
|
Глушитель
|
промышленный
|
|
Габариты радиатора (раст. От пола, в, ш, мм)
|
550х655х800
|
|
Габаритные размеры (д;ш;в; мм)
|
2149x1050x1349
|
|
Масса, кг
|
1131
|
|
Ресурс работы до кап. Ремонта (ч)
|
12000
|
|
Производитель двигателя
|
Baudouin
|
|
Комплектация
|
глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
|
|
Высота рамы (мм)
|
250
|
|
Напряжение бортового электрооборудования, (в)
|
12
|
ДВИГАТЕЛЬ BAUDOUIN
|
Модель
|
Baudouin 4M11G90/5e2
|
|
Мощность номинальная, квт
|
74
|
|
Мощность максимальная, квт
|
81
|
|
Количество цилиндров
|
4
|
|
Расположение цилиндров
|
рядное
|
|
Тактность двигателя
|
4
|
|
Рабочий объём двигателя (л)
|
4,5
|
|
Система охлаждения
|
жидкостное
|
|
Система впуска воздуха
|
с турбонаддувом
|
|
Частота вращения коленвала (об/мин)
|
1500
|
|
Диаметр цилиндра (мм)
|
105
|
|
Ход поршня (мм)
|
130
|
|
Степень сжатия в цилиндрах
|
18:1
|
|
Регулятор оборотов
|
механический
|
|
Напряжение бортового электрооборудования, (в)
|
24
|
|
Пусковое устройство (стартер)
|
электростартер 24В
|
|
Удельный расход топлива (г/квт*ч)
|
202.4
|
|
Тип топливного фильтра
|
одноразовый фильтр
|
|
Рекомендуемый тип масла
|
SAE 15W40/10W30
|
|
Тип масляного фильтра
|
одноразовый фильтр
|
|
Удельный расход масла (г/квт*ч)
|
0.2
|
|
Ёмкость масляной системы (л)
|
10
|
|
Вентилятор, ø (мм), тип
|
осевой
|
|
Вид топлива
|
Дизельное
|
|
Масса, кг
|
580
|
|
Габаритные размеры (д;ш;в; мм)
|
1020x552x1015
|
|
Sae (маховик / картер маховика)
|
SAE3#/11.5 #
|
ГЕНЕРАТОР TSS SA
|
Модель
|
TSS-SA-60(E) SAE 3/11,5 (М1,2,6)
|
|
Постоянная мощность (квт)
|
60
|
|
Тип генератора
|
бесщёточный, синхронный
|
|
Система возбуждения
|
SHUNT
|
|
Напряжение (в)
|
400/230
|
|
Частота вращения, об/мин
|
1500
|
|
Частота, гц
|
50
|
|
Количество фаз
|
3
|
|
Кпд, %
|
89
|
|
Шаг обмотки
|
2/3
|
|
Количество опорных подшипников
|
1
|
|
Класс защиты обмотки
|
IP23 (IP21)
|
|
Степень изоляции
|
H
|
|
Фактор мощности (cos φ)
|
0.8
|
|
Точность регулировки напряжения (± %)
|
0.5
|
|
Регулятор напряжения
|
ЕТС-1
|
|
Масса, кг
|
312
|
|
Габаритные размеры (д;ш;в; мм)
|
738х438х690
|
КОНТРОЛЛЕР LOVATO
|
Модель
|
Контроллер Lovato RGK600
|
|
Язык интерфейса контроллера
|
русский
|
|
Интерфейс usb
|
да
|
|
Выбор режима измерения
|
да
|
|
Класс защиты
|
IP54 (IP65)
|
|
Частота, гц
|
50 / 60
|
|
Напряжение (в)
|
7 - 33
|
|
Функция задержки запуска
|
да
|
|
Функция задержки останова (для охлаж. Двигателя)
|
да
|
|
Диап. Вх. Напр. Пер. Тока для 3-фаз 4-провод (в)
|
100 - 480
|
|
Сигнал тревоги - неудачный запуск дгу
|
да
|
|
Сигнал/останов дгу от датчика темп ож
|
да
|
|
Сигнал/останов дгу от датчика давл масла
|
да
|
|
Сигнал/останов дгу от датчика оборотов двиг
|
да
|
|
Звуковой сигнал общей аварии
|
да
|
|
Сигнал тревоги - общее предупреждение
|
да
|
|
Сигнал тревоги - показатель низкого уровня топлива
|
да
|
|
Сигнал тревоги/останов дгу - общая неисправность
|
да
|
|
Контроль напряжения акб
|
да
|
|
Индикация силы тока
|
да
|
|
Индикация числа оборотов двигателя
|
да
|
|
Частотомер
|
да
|
|
Счетчик часов наработки
|
да
|
|
Индикация температуры охлаждающей жидкости
|
да
|
|
Индикация давления масла
|
да
|
|
Индикация коэффициент мощности (cosφ)
|
да
|
|
Индикация напряжения аккумулятора (в)
|
да
|
|
Индикация активной мощности по 3ф. (квт)
|
да
|
|
Индикация мощности (квт)
|
да
|
|
Индикация суммарной активной мощности (квт)
|
да
|
|
Индикация суммарной реактивной мощности (квар)
|
да
|
|
Счётчик выработанной электроэнергии (квт/ч)
|
да
|
|
Индикация уровня топлива в баке
|
да
|
|
Журнал событий
|
да
|
|
Останов по низкому напряжению
|
да
|
|
Комплектация
|
упаковка, крепёж, паспорт, контроллер
|
|
Габаритные размеры (д;ш;в; мм)
|
144 х 144 х 53.3
|
|
Масса, кг
|
0.6
|
|
