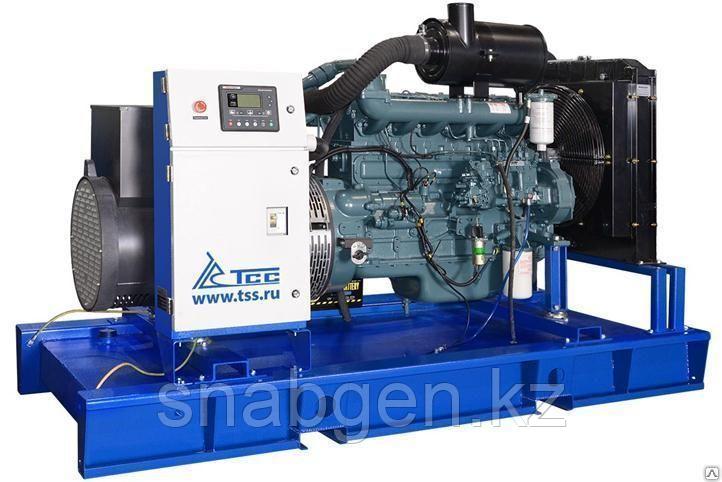

Серия TSS Doosan Мощность номинальная, кВт 100 Мощность номинальная, кВА 125 Мощность максимальная, кВт 110 Мощность максимальная, кВА 137.5 Коэффициент мощности 0,8 Напряжение (В) 400/230 Количество фаз 3 Частота, Гц 50 Номинальный ток (А) 180 Объём системы охлаждения (л) 34 Объём топливного бака (л) 250 Расход топлива при 50% мощности л/ч 13.6 Расход топлива при 75% мощности л/ч 19.5 Расход топлива при 100% мощности л/ч 25.9 Степень автоматизации 1 (ручной запуск) Система аварийной остановки да Датчик уровня топлива да Замок горловины бака да Отключатель АКБ да Установленный аккумулятор Ah/V 2*90/12 Исполнение Открытое Уровень шума (dB/7м) 92 Глушитель промышленный Габаритные размеры (Д; Ш; В; мм) 2400х1050х1530 Масса, кг 1550 Гарантия, срок (мес) 36 Комплектация руководство, гарантийный талон Производитель двигателя Doosan
Двигатель Doosan
|
Производитель / Модель
|
/ Doosan D1146T
|
|
Мощность номинальная, кВт
|
107
|
|
Мощность максимальная, кВт
|
118
|
|
Количество цилиндров
|
6
|
|
Расположение цилиндров
|
рядное
|
|
Тактность двигателя
|
4
|
|
Рабочий объём двигателя (л)
|
8.071
|
|
Система охлаждения
|
жидкостная
|
|
Система впуска воздуха
|
с турбонаддувом
|
|
Тип воздушного фильтра
|
фильтроэлемент
|
|
Частота вращения коленвала (об/мин)
|
1500
|
|
Диаметр цилиндра (мм)
|
111
|
|
Ход поршня (мм)
|
139
|
|
Степень сжатия в цилиндрах
|
16,8:1
|
|
Регулятор оборотов
|
механический
|
|
Напряжение бортового электрооборудования, (В)
|
24
|
|
Пусковое устройство (стартер)
|
24/4,5
|
|
Зарядный генератор (А)
|
45
|
|
Удельный расход топлива (г/кВт*ч)
|
204
|
|
Тип топливного фильтра
|
одноразовый фильтр
|
|
Рекомендуемый тип масла
|
SAE 15W40/10W40, API CH-4
|
|
Тип масляного фильтра
|
одноразовый фильтр
|
|
Максимальный расход масла (г/ч)
|
112
|
|
Ёмкость масляной системы (л)
|
15.5
|
|
Уровень шума (dB/1м)
|
93,9
|
|
Вид топлива
|
дизельное
|
|
Масса, кг
|
780
|
|
Габаритные размеры (Д; Ш; В; мм)
|
1224x830x1081
|
|
SAE (маховик / картер маховика)
|
2/11,5
|
Генератор Mecc Alte
|
Производитель / Модель
|
/ Mecc Alte ECP34-1L/4 SAE 2/11,5 (108 кВт)
|
|
Постоянная мощность (кВт)
|
108
|
|
Тип генератора
|
бесщёточный, синхронный
|
|
Система возбуждения
|
MAUX
|
|
Напряжение (В)
|
400/230
|
|
Частота вращения, об/мин
|
1500
|
|
Частота, Гц
|
50
|
|
Количество фаз
|
3
|
|
КПД, %
|
92.9
|
|
Шаг обмотки
|
2/3
|
|
Количество опорных подшипников
|
1
|
|
Класс защиты обмотки
|
IP23
|
|
Степень изоляции
|
H
|
|
Фактор мощности (cos φ)
|
0.8
|
|
Точность регулировки напряжения (± %)
|
1
|
|
Регулятор напряжения
|
DSR
|
|
Масса, кг
|
467
|
|
Гарантия, срок (мес)
|
12
|
|
Габаритные размеры (Д; Ш; В; мм)
|
840.5х498х743
|
Контроллер Smartgen
|
Производитель / Модель
|
/ Контроллер SMARTGEN HGM-6120
|
|
Язык интерфейса контроллера
|
Русский
|
|
Интерфейс RS-232
|
нет
|
|
Интерфейс RS-485 (ModBUS RTU)
|
да
|
|
Интерфейс USB
|
нет
|
|
Интерфейс Ethernet
|
нет
|
|
Выбор режима измерения
|
да
|
|
Степень изоляции
|
0,5 Мом (1 КV)
|
|
Класс защиты
|
IP55 (42)
|
|
Диапазон рабочих температур (°C)
|
-25.. +70
|
|
Частота, Гц
|
35 - 70
|
|
Потребляемая мощность, Вт
|
3
|
|
Напряжение (В)
|
8 - 36
|
|
Функция задержки запуска
|
да
|
|
Диап. вх. напр. пер. тока для 3-фаз 4-провод (В)
|
15.. 360
|
|
Диап. вх. напр. пер. тока для 1-фаз 2-пров (В)
|
15.. 360
|
|
Количество подключаемых датчиков
|
15
|
|
Сигнал тревоги - неудачный запуск ДГУ
|
да
|
|
Сигнал/останов ДГУ от датчика темп ОЖ
|
да
|
|
Сигнал/останов ДГУ от датчика давл масла
|
да
|
|
Сигнал/останов ДГУ от датчика оборотов двиг
|
да
|
|
Звуковой сигнал общей аварии
|
да
|
|
Сигнал тревоги - общее предупреждение
|
да
|
|
Сигнал тревоги - показатель низкого уровня топлива
|
опция
|
|
Сигнал тревоги/останов ДГУ - Общая неисправность
|
да
|
|
Контроль напряжения АКБ
|
да
|
|
Контроль напряжения зарядного генератора
|
да
|
|
Индикация силы тока
|
да
|
|
Индикация числа оборотов двигателя
|
да
|
|
Частотомер
|
да
|
|
Счетчик часов наработки
|
да
|
|
Индикация давления масла
|
да
|
|
Индикация коэффициент мощности (cosφ)
|
да
|
|
Индикация напряжения аккумулятора (В)
|
да
|
|
Индикация активной мощности по 3ф. (кВт)
|
да
|
|
Индикация мощности (кВт)
|
да
|
|
Индикация суммарной активной мощности (кВт)
|
да
|
|
Индикация суммарной реактивной мощности (кВАр)
|
да
|
|
Счётчик выработанной электроэнергии (кВт/ч)
|
да
|
|
Индикация последовательности чередования фаз
|
нет
|
|
Индикация температуры масла
|
нет
|
|
Индикация уровня топлива в баке
|
опция
|
|
Журнал событий
|
нет
|
|
Останов по низкому напряжению
|
да
|
|
Комплектация
|
упаковка, крепёж, паспорт, контроллер
|
|
Габаритные размеры (Д; Ш; В; мм)
|
209х153х55
|
|
Габаритные размеры упаковки (Д; Ш; В; мм)
|
235х165х65
|
|
Гарантия, срок (мес)
|
12
|
|
Масса, кг
|
0.71
|
|
