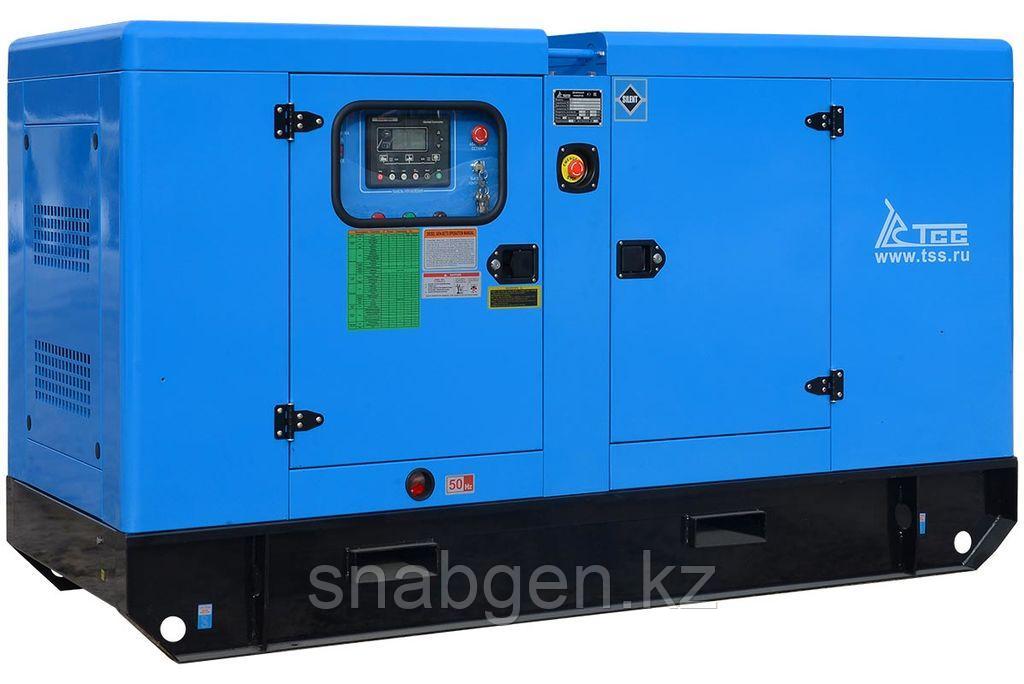

Дизельный генератор ТСС АД-40С-Т400-1РКМ7 в шумозащитном кожухе
Дизельная электростанция 40 кВт кожух TWc 55TS ST серии TSS Prof производится на базе линейки проверенных и надёжных двигателей марки Weichai и генераторов TSS SA. ДЭС 40 кВт в кожухе TWc 55TS ST является оптимальным решением для заказчиков при построения систем основного или резервного электроснабжения, что позволяет рекомендовать его для таких объектов как строительные площадки, торговые предприятия, коттеджные поселки, частные дома или любые объекты.
ОБЩИЕ ХАРАКТЕРИСТИКИ
|
Серия
|
TSS Prof
|
|
Мощность номинальная, квт
|
40
|
|
Мощность номинальная, ква
|
50
|
|
Мощность максимальная, квт
|
44
|
|
Мощность максимальная, ква
|
55
|
|
Коэффициент мощности
|
0.8
|
|
Напряжение (в)
|
400/230
|
|
Количество фаз
|
3
|
|
Частота, гц
|
50
|
|
Номинальный ток (а)
|
72
|
|
Объём системы охлаждения (л)
|
7.6
|
|
Объём топливного бака (л)
|
115
|
|
Расход топлива при 50% мощности л/ч
|
5.2
|
|
Расход топлива при 75% мощности л/ч
|
7.8
|
|
Расход топлива при 100% мощности л/ч
|
10.4
|
|
Автономная работа на 75% нагрузки без дозаправ (ч)
|
14.7
|
|
Степень автоматизации
|
1 (ручной запуск)
|
|
Система аварийной остановки
|
да
|
|
Датчик уровня топлива
|
да
|
|
Установленный аккумулятор ah/v
|
2*
|
|
Исполнение
|
ШумозащитныйКожух
|
|
Уровень шума (db/7м)
|
70
|
|
Глушитель
|
промышленный
|
|
Габаритные размеры (д;ш;в; мм)
|
2200x950x1250
|
|
Масса, кг
|
1050
|
|
Производитель двигателя
|
Weichai
|
|
Комплектация
|
глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
|
|
Напряжение бортового электрооборудования, (в)
|
24
|
ДВИГАТЕЛЬ WEICHAI
|
Модель
|
Weichai WP2.3D48E200
|
|
Мощность номинальная, квт
|
44
|
|
Мощность максимальная, квт
|
48.4
|
|
Количество цилиндров
|
4
|
|
Расположение цилиндров
|
рядное
|
|
Тактность двигателя
|
4
|
|
Рабочий объём двигателя (л)
|
2.3
|
|
Система охлаждения
|
жидкостная
|
|
Система впуска воздуха
|
с турбонаддувом и промежуточным охлаждением воздуха
|
|
Тип воздушного фильтра
|
фильтроэлемент
|
|
Частота вращения коленвала (об/мин)
|
1500
|
|
Диаметр цилиндра (мм)
|
89
|
|
Ход поршня (мм)
|
92
|
|
Степень сжатия в цилиндрах
|
17.5:1
|
|
Регулятор оборотов
|
механический
|
|
Напряжение бортового электрооборудования, (в)
|
12
|
|
Пусковое устройство (стартер)
|
12/3,5
|
|
Удельный расход топлива (г/квт*ч)
|
220
|
|
Тип топливного фильтра
|
одноразовый фильтр
|
|
Рекомендуемый тип масла
|
SAE 15W40/10W30
|
|
Тип масляного фильтра
|
одноразовый фильтр
|
|
Удельный расход масла (г/квт*ч)
|
0.4
|
|
Ёмкость масляной системы (л)
|
8
|
|
Вентилятор, ø (мм), тип
|
осевой
|
|
Вид топлива
|
дизельное
|
|
Масса, кг
|
280
|
|
Sae (маховик / картер маховика)
|
4/7,5
|
ГЕНЕРАТОР TSS SA
|
Модель
|
TSS-SA-40
|
|
Постоянная мощность (квт)
|
40
|
|
Тип генератора
|
бесщёточный, синхронный
|
|
Система возбуждения
|
SHUNT
|
|
Напряжение (в)
|
400/230
|
|
Номинальный ток (а)
|
72
|
|
Частота, гц
|
50
|
|
Количество фаз
|
3
|
|
Кпд, %
|
94
|
|
Шаг обмотки
|
2/3
|
|
Количество опорных подшипников
|
1
|
|
Класс защиты обмотки
|
IP21 (IP23)
|
|
Степень изоляции
|
Н
|
|
Фактор мощности (cos φ)
|
0,8
|
|
Точность регулировки напряжения (± %)
|
1
|
|
Регулятор напряжения
|
да
|
|
Масса, кг
|
265
|
|
Габаритные размеры (д;ш;в; мм)
|
730x470x700
|
КОНТРОЛЛЕР LOVATO
|
Модель
|
Контроллер Lovato RGK600
|
|
Язык интерфейса контроллера
|
русский
|
|
Интерфейс usb
|
да
|
|
Выбор режима измерения
|
да
|
|
Класс защиты
|
IP54 (IP65)
|
|
Частота, гц
|
50 / 60
|
|
Напряжение (в)
|
7 - 33
|
|
Функция задержки запуска
|
да
|
|
Функция задержки останова (для охлаж. Двигателя)
|
да
|
|
Диап. Вх. Напр. Пер. Тока для 3-фаз 4-провод (в)
|
100 - 480
|
|
Сигнал тревоги - неудачный запуск дгу
|
да
|
|
Сигнал/останов дгу от датчика темп ож
|
да
|
|
Сигнал/останов дгу от датчика давл масла
|
да
|
|
Сигнал/останов дгу от датчика оборотов двиг
|
да
|
|
Звуковой сигнал общей аварии
|
да
|
|
Сигнал тревоги - общее предупреждение
|
да
|
|
Сигнал тревоги - показатель низкого уровня топлива
|
да
|
|
Сигнал тревоги/останов дгу - общая неисправность
|
да
|
|
Контроль напряжения акб
|
да
|
|
Индикация силы тока
|
да
|
|
Индикация числа оборотов двигателя
|
да
|
|
Частотомер
|
да
|
|
Счетчик часов наработки
|
да
|
|
Индикация температуры охлаждающей жидкости
|
да
|
|
Индикация давления масла
|
да
|
|
Индикация коэффициент мощности (cosφ)
|
да
|
|
Индикация напряжения аккумулятора (в)
|
да
|
|
Индикация активной мощности по 3ф. (квт)
|
да
|
|
Индикация мощности (квт)
|
да
|
|
Индикация суммарной активной мощности (квт)
|
да
|
|
Индикация суммарной реактивной мощности (квар)
|
да
|
|
Счётчик выработанной электроэнергии (квт/ч)
|
да
|
|
Индикация уровня топлива в баке
|
да
|
|
Журнал событий
|
да
|
|
Останов по низкому напряжению
|
да
|
|
Комплектация
|
упаковка, крепёж, паспорт, контроллер
|
|
Габаритные размеры (д;ш;в; мм)
|
144 х 144 х 53.3
|
|
Масса, кг
|
0.6
|
|
