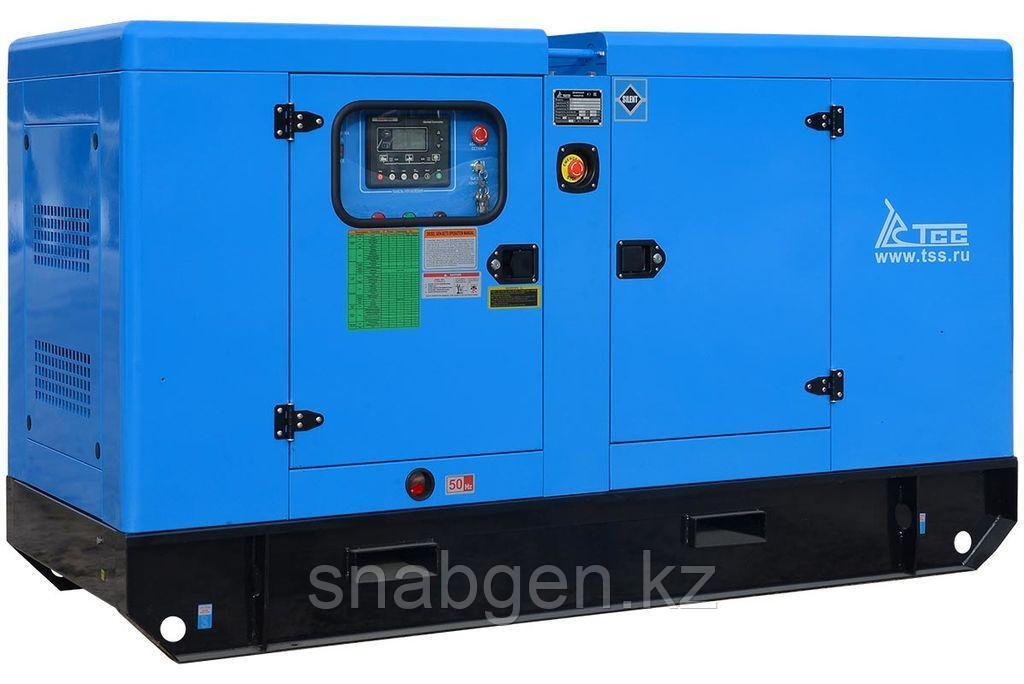

Серия дизель-генераторных установок «ТСС Стандарт» – это адаптированная к российским условиям эксплуатации альтернатива установкам на базе двигателей российского производства. Дизель-генераторные установки «ТСС Стандарт», изготовленные на базе двигателей TSS Diesel дешевле по стоимости приобретения по сравнению с аналогами. Эти неприхотливые и недорогие дизель-генераторные установки эффективно использовать для резервного (аварийного) и основного электроснабжения Возможные варианты применения: • Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах; • Основное энергоснабжение бурового и насосного оборудования нефте-газовой отрасли; • Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб; • Основное энергоснабжение строительного оборудования; • Основное или резервное энергоснабжение загородного дома, поселка. Гарантийные обязательства: На дизель-генераторные установки серии «ТСС Стандарт» действует гарантия: 2 года либо 1000 моточасов наработки в зависимости от того, что наступит раньше. Предпродажная подготовка: Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку. Базовая комплектация: • Дизельные двигатели - четырёхтактные, рядные и V-образные, вертикальные, с жидкостным охлаждением, 3/4/6/12-цилиндровые, с непосредственным впрыском топлива, с турбонаддувом, с промежуточным охлаждением и без; • Генераторы TSS SA (Stamford Technology) – одноопорные, бесщёточные, синхронные четырёхполюсные, с самовозбуждением и автоматическим регулятором напряжения; • Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений; • Система электропитания с аккумулятором, генератором, пусковым стартером; • Шкаф управления с автоматическим или ручным запуском. Особенности двигателей TSS Diesel: В дизель-генераторных установках «ТСС Стандарт» используются двигатели TSS Diesel серии TDK. Особенностями этих двигателей является: • Двигатель имеет чугунный блок цилиндров с, заменяемыми гильзами, которые повышают срок его эксплуатации; • Толщина стенки головки блока цилиндров (ГБЦ) в области клапанов и седла форсунки увеличена по сравнению с основной для уменьшения тепловой нагрузки на ГБЦ; • Кольцо седла клапана изготовлено из теплостойкого и износоустойчивого хромомолибденового литья, что увеличивает срок их службы; • Общая цельнолитая головка блока цилиндров обеспечивает повышенную прочность и жесткость конструкции, пониженный уровень вибрации и шума. • Гильзы цилиндров с лазерным упрочнением - мокрого типа. Они обладают высокой износостойкостью; • Заменяемые гильзы цилиндров, что упрощает ремонт изношенной или вышедшей из строя поршневой группы.. • Полноопорный распределительный вал с износостойкими кулачками; • Шток толкателя, изготовленный из закаленного ферроникеля, нижняя часть которого упрочнена и подвергнута фосфатированию (покрыта тонким слоем малорастворимых фосфатов железа, цинка или марганца) - это улучшило антикоррозионные свойства, повысило твёрдость, износостойкость изделия. • Конструкция воздуховода позволяет сохранить давление воздуха в нём и гарантировать максимальную эффективность сгорания топливно-воздушной смеси в двигателе, что обеспечивает высокую мощность при минимально возможном потреблении топлива. Шкаф управления электростанцией: Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей. Соответствие стандартам: Все комплектующие проходят входной контроль качества, затем обеспечивается полный контроль процесса производства и конечный контроль качества при 2 часовых испытаниях ДГУ во всех режимах нагрузки в том числе при 110 %. Сертификат соответствия C-RU.АГ75.B.18854: соответствие ГОСТ Р 53174-2008, ГОСТ Р 51318.12-99 (СИСПР 12-97), ГОСТ 12.1.012-2004, ГОСТ 12.1.003-83
ОБЩИЕ ХАРАКТЕРИСТИКИ
| СЕРИЯ |
TSS Standart |
| МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ |
250 |
| МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА |
313 |
| МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ |
275 |
| МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА |
344 |
| КОЭФФИЦИЕНТ МОЩНОСТИ |
0,8 |
| НАПРЯЖЕНИЕ (В) |
400/230 |
| КОЛИЧЕСТВО ФАЗ |
3 |
| ЧАСТОТА, ГЦ |
50 |
| НОМИНАЛЬНЫЙ ТОК (А) |
450 |
| ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л) |
63.5 |
| ОБЪЁМ ТОПЛИВНОГО БАКА (Л) |
766 |
| РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч |
37 |
| РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч |
56 |
| РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч |
75 |
| АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч) |
13.7 |
| СТЕПЕНЬ АВТОМАТИЗАЦИИ |
1 (ручной запуск) |
| СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ |
да |
| ДАТЧИК УРОВНЯ ТОПЛИВА |
да |
| ОТКЛЮЧАТЕЛЬ АКБ |
да |
| УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V |
2*120/12 |
| ИСПОЛНЕНИЕ |
ШумозащитныйКожух |
| ГЛУШИТЕЛЬ |
промышленный |
| ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) |
3920х1635х2200 |
| МАССА, КГ |
3800 |
| ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ |
TSS Diesel |
| КОМПЛЕКТАЦИЯ |
глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ¶ |
| НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В) |
24 |
КОНТРОЛЛЕР LOVATO
| МОДЕЛЬ |
Контроллер Lovato RGK600 |
| ЯЗЫК ИНТЕРФЕЙСА КОНТРОЛЛЕРА |
русский |
| ИНТЕРФЕЙС USB |
да |
| ВЫБОР РЕЖИМА ИЗМЕРЕНИЯ |
да |
| КЛАСС ЗАЩИТЫ |
IP54 (IP65) |
| ЧАСТОТА, ГЦ |
50 / 60 |
| НАПРЯЖЕНИЕ (В) |
7 - 33 |
| ФУНКЦИЯ ЗАДЕРЖКИ ЗАПУСКА |
да |
| ФУНКЦИЯ ЗАДЕРЖКИ ОСТАНОВА (ДЛЯ ОХЛАЖ. ДВИГАТЕЛЯ) |
да |
| ДИАП. ВХ. НАПР. ПЕР. ТОКА ДЛЯ 3-ФАЗ 4-ПРОВОД (В) |
100 - 480 |
| СИГНАЛ ТРЕВОГИ - НЕУДАЧНЫЙ ЗАПУСК ДГУ |
да |
| СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ТЕМП ОЖ |
да |
| СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ДАВЛ МАСЛА |
да |
| СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ОБОРОТОВ ДВИГ |
да |
| ЗВУКОВОЙ СИГНАЛ ОБЩЕЙ АВАРИИ |
да |
| СИГНАЛ ТРЕВОГИ - ОБЩЕЕ ПРЕДУПРЕЖДЕНИЕ |
да |
| СИГНАЛ ТРЕВОГИ - ПОКАЗАТЕЛЬ НИЗКОГО УРОВНЯ ТОПЛИВА |
да |
| СИГНАЛ ТРЕВОГИ/ОСТАНОВ ДГУ - ОБЩАЯ НЕИСПРАВНОСТЬ |
да |
| КОНТРОЛЬ НАПРЯЖЕНИЯ АКБ |
да |
| ИНДИКАЦИЯ СИЛЫ ТОКА |
да |
| ИНДИКАЦИЯ ЧИСЛА ОБОРОТОВ ДВИГАТЕЛЯ |
да |
| ЧАСТОТОМЕР |
да |
| СЧЕТЧИК ЧАСОВ НАРАБОТКИ |
да |
| ИНДИКАЦИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ |
да |
| ИНДИКАЦИЯ ДАВЛЕНИЯ МАСЛА |
да |
| ИНДИКАЦИЯ КОЭФФИЦИЕНТ МОЩНОСТИ (COSΦ) |
да |
| ИНДИКАЦИЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРА (В) |
да |
| ИНДИКАЦИЯ АКТИВНОЙ МОЩНОСТИ ПО 3Ф. (КВТ) |
да |
| ИНДИКАЦИЯ МОЩНОСТИ (КВТ) |
да |
| ИНДИКАЦИЯ СУММАРНОЙ АКТИВНОЙ МОЩНОСТИ (КВТ) |
да |
| ИНДИКАЦИЯ СУММАРНОЙ РЕАКТИВНОЙ МОЩНОСТИ (КВАР) |
да |
| СЧЁТЧИК ВЫРАБОТАННОЙ ЭЛЕКТРОЭНЕРГИИ (КВТ/Ч) |
да |
| ИНДИКАЦИЯ УРОВНЯ ТОПЛИВА В БАКЕ |
да |
| ЖУРНАЛ СОБЫТИЙ |
да |
| ОСТАНОВ ПО НИЗКОМУ НАПРЯЖЕНИЮ |
да |
| КОМПЛЕКТАЦИЯ |
упаковка, крепёж, паспорт, контроллер |
| ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) |
144 х 144 х 53.3 |
| МАССА, КГ |
0.6 |
