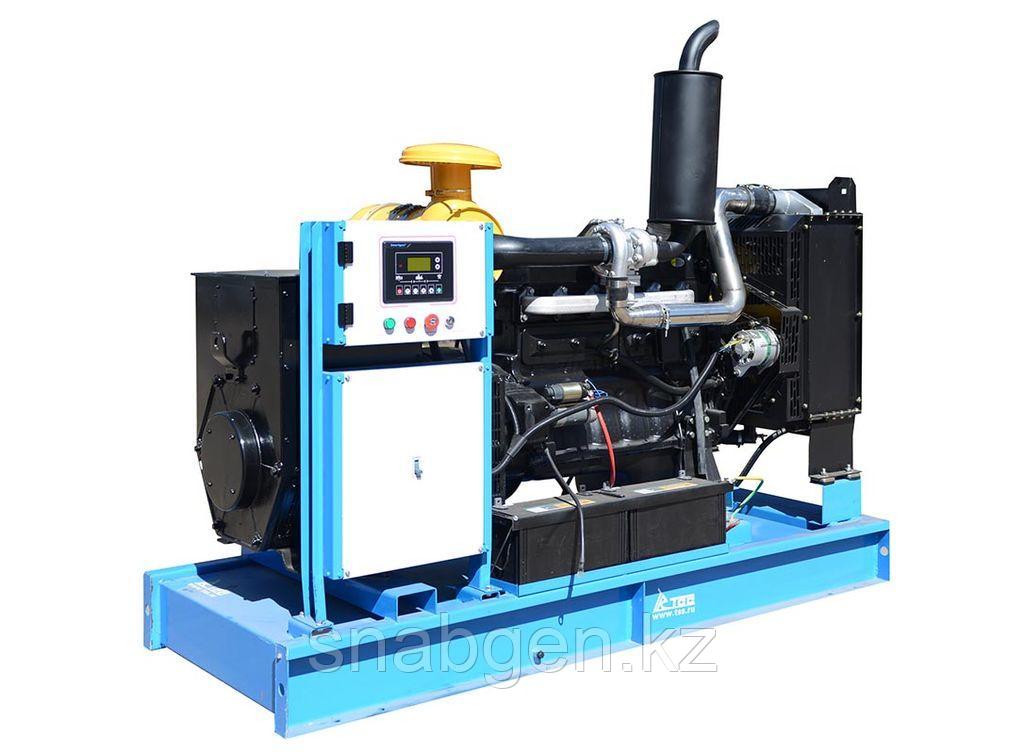

Показать оптовые ценыСерия дизель-генераторных установок «ТСС Стандарт» – это адаптированная к российским условиям эксплуатации альтернатива установкам на базе двигателей российского производства. Дизель-генераторные установки «ТСС Стандарт», изготовленные на базе двигателей TSS Diesel дешевле по стоимости приобретения по сравнению с аналогами. Эти неприхотливые и недорогие дизель-генераторные установки эффективно использовать для резервного (аварийного) и основного электроснабжения Возможные варианты применения: • Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах; • Основное энергоснабжение бурового и насосного оборудования нефте-газовой отрасли; • Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб; • Основное энергоснабжение строительного оборудования; • Основное или резервное энергоснабжение загородного дома, поселка. Гарантийные обязательства: На дизель-генераторные установки серии «ТСС Стандарт» действует гарантия: 2 года либо 1000 моточасов наработки в зависимости от того, что наступит раньше. Предпродажная подготовка: Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку. Базовая комплектация: • Дизельные двигатели - четырёхтактные, рядные и V-образные, вертикальные, с жидкостным охлаждением, 3/4/6/12-цилиндровые, с непосредственным впрыском топлива, с турбонаддувом, с промежуточным охлаждением и без; • Генераторы TSS SA (Stamford Technology) – одноопорные, бесщёточные, синхронные четырёхполюсные, с самовозбуждением и автоматическим регулятором напряжения; • Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений; • Система электропитания с аккумулятором, генератором, пусковым стартером; • Шкаф управления с автоматическим или ручным запуском. Особенности двигателей TSS Diesel: В дизель-генераторных установках «ТСС Стандарт» используются двигатели TSS Diesel серий TDK. Особенностями двигателей этой серии является: • Двигатель имеет чугунный блок цилиндров с, заменяемыми гильзами, которые повышают срок его эксплуатации; • Толщина стенки головки блока цилиндров (ГБЦ) в области клапанов и седла форсунки увеличена по сравнению с основной для уменьшения тепловой нагрузки на ГБЦ; • Кольцо седла клапана изготовлено из теплостойкого и износоустойчивого хромомолибденового литья, что увеличивает срок их службы; • Общая цельнолитая головка блока цилиндров обеспечивает повышенную прочность и жесткость конструкции, пониженный уровень вибрации и шума. • Гильзы цилиндров с лазерным упрочнением - мокрого типа. Они обладают высокой износостойкостью; • Заменяемые гильзы цилиндров, что упрощает ремонт изношенной или вышедшей из строя поршневой группы.. • Полноопорный распределительный вал с износостойкими кулачками; • Шток толкателя, изготовленный из закаленного ферроникеля, нижняя часть которого упрочнена и подвергнута фосфатированию (покрыта тонким слоем малорастворимых фосфатов железа, цинка или марганца) - это улучшило антикоррозионные свойства, повысило твёрдость, износостойкость изделия. • Конструкция воздуховода позволяет сохранить давление воздуха в нём и гарантировать максимальную эффективность сгорания топливно-воздушной смеси в двигателе, что обеспечивает высокую мощность при минимально возможном потреблении топлива. Шкаф управления электростанцией: Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей. Соответствие стандартам: Все комплектующие проходят входной контроль качества, затем обеспечивается полный контроль процесса производства и конечный контроль качества при 2 часовых испытаниях ДГУ во всех режимах нагрузки в том числе при 110 %. Сертификат соответствия C-RU.АГ75.B.18854: соответствие ГОСТ Р 53174-2008, ГОСТ Р 51318.12-99 (СИСПР 12-97), ГОСТ 12.1.012-2004, ГОСТ 12.1.003-83
ОБЩИЕ ХАРАКТЕРИСТИКИ
СЕРИЯ | TSS Standart |
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ | 80 |
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА | 100 |
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ | 88 |
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА | 110 |
КОЭФФИЦИЕНТ МОЩНОСТИ | 0,8 |
НАПРЯЖЕНИЕ (В) | 400/230 |
КОЛИЧЕСТВО ФАЗ | 3 |
ЧАСТОТА, ГЦ | 50 |
НОМИНАЛЬНЫЙ ТОК (А) | 144 |
ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л) | 24.5 |
ТОПЛИВНЫЙ СЕПАРАТОР | нет |
РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч | 10.8 |
РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч | 18.2 |
РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч | 21.6 |
СТЕПЕНЬ АВТОМАТИЗАЦИИ | 1 (ручной запуск) |
СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ | да |
ДАТЧИК УРОВНЯ ТОПЛИВА | да |
ЗАМОК ГОРЛОВИНЫ БАКА | да |
ОТКЛЮЧАТЕЛЬ АКБ | да |
ИСПОЛНЕНИЕ | Открытое |
УРОВЕНЬ ШУМА (DB/7М) | 90 |
ГЛУШИТЕЛЬ | промышленный |
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) | 2250х880х1290 |
МАССА, КГ | 1270 |
ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ | TSS Diesel |
КОМПЛЕКТАЦИЯ | глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ |
ДВИГАТЕЛЬ TDK
МОДЕЛЬ | TSS Diesel TDK 100 6LT |
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ | 100 |
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ | 110 |
КОЛИЧЕСТВО ЦИЛИНДРОВ | 6 |
РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ | рядное |
ТАКТНОСТЬ ДВИГАТЕЛЯ | 4 |
РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л) | 6,75 |
СИСТЕМА ОХЛАЖДЕНИЯ | жидкостная |
СИСТЕМА ВПУСКА ВОЗДУХА | с турбонаддувом |
ТИП ВОЗДУШНОГО ФИЛЬТРА | фильтроэлемент |
ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН) | 1500 |
ДИАМЕТР ЦИЛИНДРА (ММ) | 105 |
ХОД ПОРШНЯ (ММ) | 125 |
СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ | 17:1 |
РЕГУЛЯТОР ОБОРОТОВ | механический |
НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В) | 24 |
ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР) | электростартер 24В |
УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч) | 218 |
ТИП ТОПЛИВНОГО ФИЛЬТРА | одноразовый фильтр |
РЕКОМЕНДУЕМЫЙ ТИП МАСЛА | SAE 15W40/10W30 |
ТИП МАСЛЯНОГО ФИЛЬТРА | одноразовый фильтр |
УДЕЛЬНЫЙ РАСХОД МАСЛА (Г/КВТ*Ч) | 1.6 |
ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л) | 16.4 |
ВЕНТИЛЯТОР, Ø (ММ), ТИП | осевой |
УРОВЕНЬ ШУМА (DB/7М) | 90 |
ВИД ТОПЛИВА | дизельное |
МАССА, КГ | 570 |
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) | 1097x670x830 |
SAE (МАХОВИК / КАРТЕР МАХОВИКА) | SAE11.5''/SAE3# |
ГЕНЕРАТОР TSS SA
МОДЕЛЬ | TSS-SA-80 SAE 3/11,5 (М1) |
КОНТРОЛЛЕР LOVATO
МОДЕЛЬ | Контроллер Lovato RGK600 |
ЯЗЫК ИНТЕРФЕЙСА КОНТРОЛЛЕРА | русский |
ИНТЕРФЕЙС USB | да |
ВЫБОР РЕЖИМА ИЗМЕРЕНИЯ | да |
КЛАСС ЗАЩИТЫ | IP54 (IP65) |
ЧАСТОТА, ГЦ | 50 / 60 |
НАПРЯЖЕНИЕ (В) | 7 - 33 |
ФУНКЦИЯ ЗАДЕРЖКИ ЗАПУСКА | да |
ФУНКЦИЯ ЗАДЕРЖКИ ОСТАНОВА (ДЛЯ ОХЛАЖ. ДВИГАТЕЛЯ) | да |
ДИАП. ВХ. НАПР. ПЕР. ТОКА ДЛЯ 3-ФАЗ 4-ПРОВОД (В) | 100 - 480 |
СИГНАЛ ТРЕВОГИ - НЕУДАЧНЫЙ ЗАПУСК ДГУ | да |
СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ТЕМП ОЖ | да |
СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ДАВЛ МАСЛА | да |
СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ОБОРОТОВ ДВИГ | да |
ЗВУКОВОЙ СИГНАЛ ОБЩЕЙ АВАРИИ | да |
СИГНАЛ ТРЕВОГИ - ОБЩЕЕ ПРЕДУПРЕЖДЕНИЕ | да |
СИГНАЛ ТРЕВОГИ - ПОКАЗАТЕЛЬ НИЗКОГО УРОВНЯ ТОПЛИВА | да |
СИГНАЛ ТРЕВОГИ/ОСТАНОВ ДГУ - ОБЩАЯ НЕИСПРАВНОСТЬ | да |
КОНТРОЛЬ НАПРЯЖЕНИЯ АКБ | да |
ИНДИКАЦИЯ СИЛЫ ТОКА | да |
ИНДИКАЦИЯ ЧИСЛА ОБОРОТОВ ДВИГАТЕЛЯ | да |
ЧАСТОТОМЕР | да |
СЧЕТЧИК ЧАСОВ НАРАБОТКИ | да |
ИНДИКАЦИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ | да |
ИНДИКАЦИЯ ДАВЛЕНИЯ МАСЛА | да |
ИНДИКАЦИЯ КОЭФФИЦИЕНТ МОЩНОСТИ (COSΦ) | да |
ИНДИКАЦИЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРА (В) | да |
ИНДИКАЦИЯ АКТИВНОЙ МОЩНОСТИ ПО 3Ф. (КВТ) | да |
ИНДИКАЦИЯ МОЩНОСТИ (КВТ) | да |
ИНДИКАЦИЯ СУММАРНОЙ АКТИВНОЙ МОЩНОСТИ (КВТ) | да |
ИНДИКАЦИЯ СУММАРНОЙ РЕАКТИВНОЙ МОЩНОСТИ (КВАР) | да |
СЧЁТЧИК ВЫРАБОТАННОЙ ЭЛЕКТРОЭНЕРГИИ (КВТ/Ч) | да |
ИНДИКАЦИЯ УРОВНЯ ТОПЛИВА В БАКЕ | да |
ЖУРНАЛ СОБЫТИЙ | да |
ОСТАНОВ ПО НИЗКОМУ НАПРЯЖЕНИЮ | да |
КОМПЛЕКТАЦИЯ | упаковка, крепёж, паспорт, контроллер |
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) | 144 х 144 х 53.3 |
МАССА, КГ | 0.6 |
Основные | |
---|---|
Страна производитель | Россия |
Производитель | ТСС |
Пользовательские характеристики | |
Вес | 1270 кг |
Выходное напряжение | 400 В |
Мощность | 80 кВт |
Серия | АД |
Тип двигателя | синхронный |
Тип исполнения | открытый |
Эксплуатация | новый |
