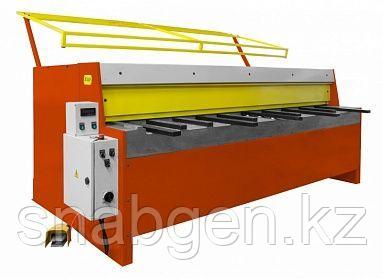

Гильотина электромеханическая STALEX Q11-4х2550NC

Описание

Компактный высокопроизводительный станок предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.
Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi (российский аналог 9ХС), с твёрдостью закалки 56-60 HRC, с 2 режущими кромками на верхнем и нижнем ножах, толщина ножа 12мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 30 циклов/минуту (в зависимости от толщины и материала.

Особенности:

·        Работа станка осуществляется через PLC контроллер, ориентированный на работу в промышленном производстве (через ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).

·        Подсвечиваемая рабочая зона (лазерной линией реза не комплектуется)

·        Переносная ножная педаль, позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа

·        Верхний и нижний нож имеют двустороннюю заточку

·        Цифровая система управления

·        Задняя защита с блокировкой

·        Счётчик кол-ва резов отображается на NC дисплее

·        Пневматическая система поддержки листа

·        Линейный рабочий стол с шариковыми опорами

·        Моторизированный задний упор с возможностью ручной тонкой настройки

·        Движение моторизированного заднего упора задаётся и отображается на NC дисплее

·        Длина хода заднего моторизированного упора 630мм (увеличение длины упора до 1000мм конструктивно невозможно)

·        Простая и быстрая регулировка зазора между ножами

·        Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется

·        Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение

·        Ширина (глубина) рабочего стола до линии реза – 403 мм (увеличение глубины раб. стола конструктивно невозможно)

·        Длина передних удлинителей до режущих ножей (вкл. рабочий стол) – 657 мм.

·        Боковой упор для фиксации листа по 90°

* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <450 MРa (1 Н/мм2 = 1 MPa).

Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца. Макс. толщина резки при работе с нержавеющей сталью составить около 2мм (с пределом прочности σв <600 MРa), для моделей Q11-4х1300NC и Q11-4х2550NC.

При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <450 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.
